NSK精密軸承
Precision Bearings
NSK 725ATYNDTDLP4軸承
| 產品名稱： | 725ATYNDTDLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-04-29 18:04:34 | 內徑 | 5 |
| 外徑 | 16 | 厚度 | 5 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【5：內徑：5 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DTD：三列 / / / 配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 725ATYNDTDLP4軸承代號說明
7
2
5
A
T
Y
N
D
T
D
L
P
4
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
5：內徑：5 mm

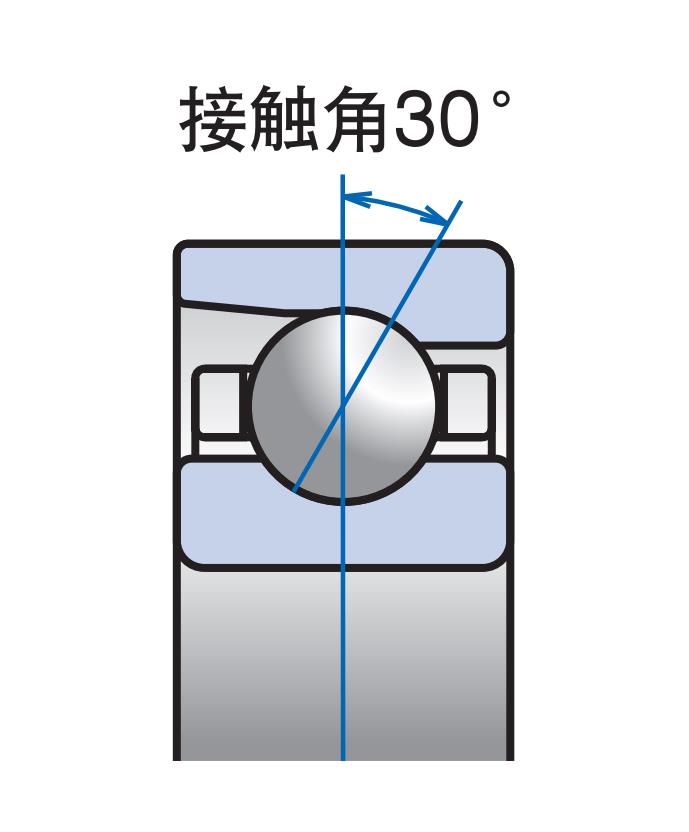

A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架

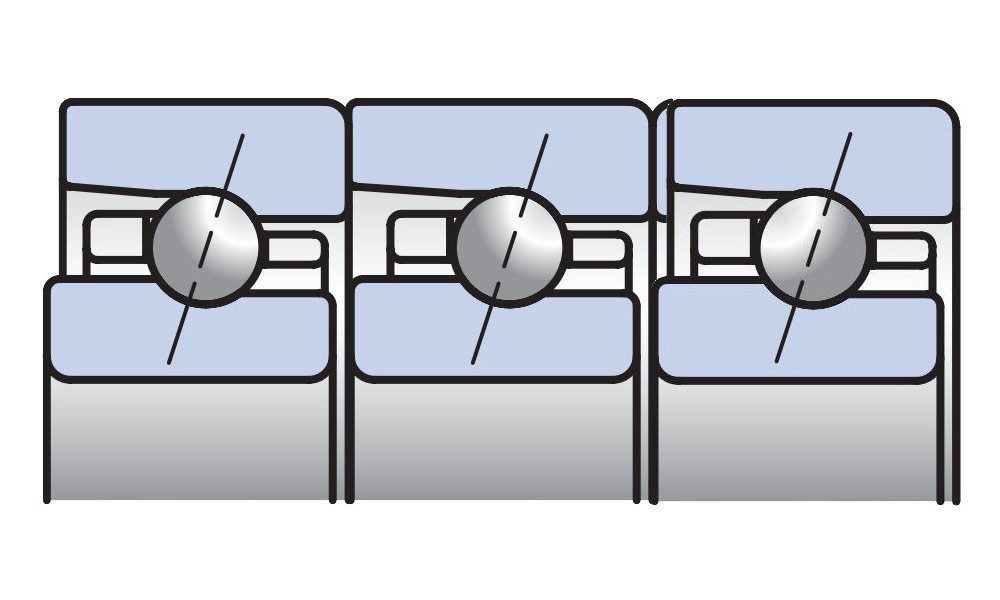

DTD：三列 / / / 配對
L：輕預緊
P4：ISO 4級
NSK 725ATYNDTDLP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
三列 / / / 配對
輕預緊- 基本尺寸
- d 5 mm 內徑
- D 16 mm 外徑
- B 5 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 4.83 kN 額定動載荷
- Cor 1.86 kN 額定靜載荷
- 極限軸向載荷
- 0.665 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 5.5 mm 作用點位置
- 極限轉速
- Grease 50400（安全轉速37800） /min 脂潤滑
- Oil 67200（安全轉速50400） /min 油潤滑
- 安裝相關尺寸
- da min 7.5 mm
- Da max 13.5 mm
- Db max mm
- ra max 0.3 mm
- rb max mm
- 預緊力
- L 13.6 N
- 軸向剛度
- L 38.48 N/μm
- 徑向剛度
- L 56.056 N/μm
- 測量軸向游隙
- L 4 μm
- 質量
- 0.015 kg 參考
