精密軸承
Precision Bearings

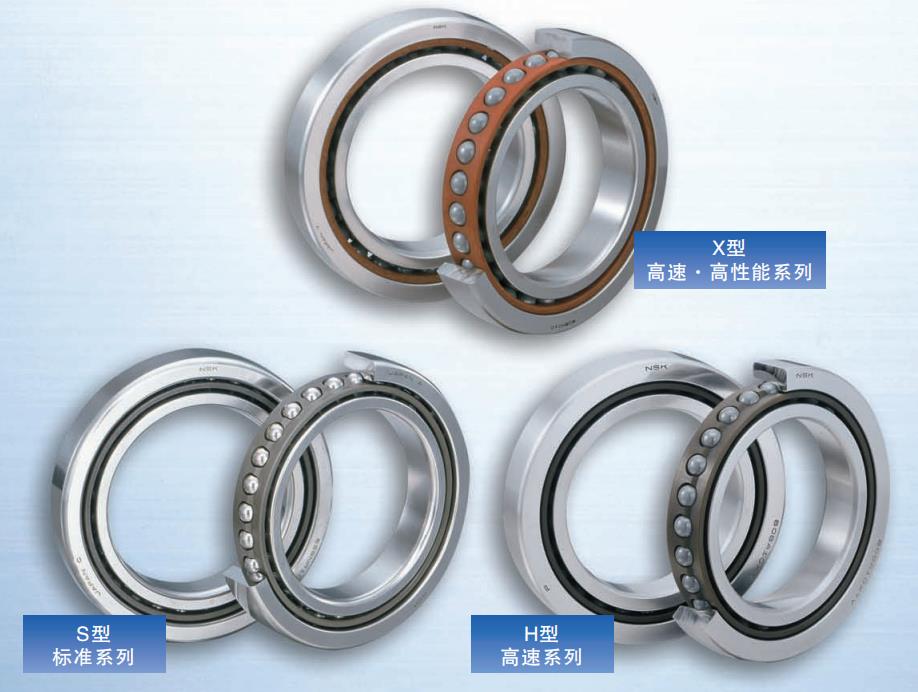

超高速高精度角接觸球軸承ROBUST系列
融合了NSK引以為榮的材料技術、評價技術、解析技術，超高速、高精度保證了機床的高性能。
特長
低發熱、高轉速
在實現高速化、高精度化的同時，大幅降低了軸承高速旋轉時的發熱。
X型軸承采用耐熱、耐磨性優異的SHX材質，實現了高速、長壽命
超高速、超長壽命耐熱鋼SHX材與普通軸承鋼SUJ2材相比，滾動疲勞壽命提高至4倍，高速性提高了20%。
用途廣泛，型號齊全
兩種接觸角：高速型18°（BNR）、高剛度型25°（BER）。
兩種球材質：鋼球（S型）、陶瓷球（H型、X型）。
運用解析技術，達到最優設計
通過模擬軸承運動（包括滑動運動）及解析溫升實現最優設計。
超高速高精度角接觸球軸承密封式ROBUST系列
高性能、長壽命，大幅提高機床可靠性，同時更節能、環保。
特長
脂潤滑下長壽命
有效防止了潤滑脂的飛散，采用特殊設計的ROBUST加寬系列，提高了潤滑脂的填充量，潤滑脂壽命是開式軸承的1.7倍。
低發熱設計
采用NSK自主設計的非接觸密封圈，具有與開式軸承相媲美的低發熱性。
高可靠性、安裝時間縮短
密封圈有效防止了外部異物的侵入。
軸承已經清洗并填脂，開封后即可直接進行主軸安裝，省去了清洗、脫脂、填脂工序，安裝時間縮短至原來的1/8。
軸承代號構成
5
0
B
N
R
1
0
H
T
S
R
E
3
4
V
1
V
D
B
E
L
P
4
Y
50：① 公稱軸承內徑
BNR：② 形式記號
10：③ 尺寸系列
H：④ 材料記號
TSR：⑤ 保持架記號
E34：⑥ 油孔記號
V1V：⑦ 密封圈記號
DB：⑧ 組合記號
EL：⑨ 預緊記號
P4Y：⑩ 精度記號
50
公稱軸承內徑
內徑代號 mm
BNR
形式記號
BNR：18°接觸角BER：25°接觸角BSR：15°接觸角
10
尺寸系列
19：19系列29：29系列10：10系列
20：20系列02：02系列
相同內徑的軸承，按19、29、10、20、02系列的順序，寬度、外徑尺寸依次增加
H
材料記號
S：SUJ2軸承鋼套圈，SUJ2軸承鋼滾動體
E：SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
XE（SPINSHOT Ⅱ）：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
TSR
保持架記號
TYN：滾動體引導聚酰胺樹脂保持架極限dmn=140萬19系列密封品除外
T：外圈引導酚酸酰樹脂保持架極限dmn=280萬
TSR：外圈引導PPS樹脂保持架極限dmn=300萬
MY：滾動體引導銅合金保持架（僅針對TYN保持架無法使用的大型軸承）極限dmn=80萬
E34
油孔記號
無代號：無
E34：外圈供油軸承（ROBUST SHOT）
V1V
密封圈記號
無代號：開式
V1V：非接觸式橡膠密封圈
DBD
組合記號
SU：萬能配對（單列）DU：萬能配對（雙列）DUD：萬能配對（三列）QU：萬能配對（四列）
DB：背對背配對DF：面對面配對DT：串聯配對
DBD：三列 / / \ 配對DFD：三列 \ \ / 配對DTD：三列 / / / 配對
DBB：/ / \ \ 配對DFF：\ \ / / 配對DTT：/ / / / 配對DBT：/ / / \ 配對DFT：\ \ \ / 配對
EL
預緊記號
EL：微預緊L：輕預緊M：中預緊H：重預緊
CP：特殊預緊CA：特殊游隙
P4Y
精度記號
P2：ISO 2級P4：ISO 4級P5：ISO 5級
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
P4Y：特殊級（內圈內徑、外圈外徑尺寸偏差是由NSK特殊管理，其他為ISO 4級）
軸承型號列表
軸承型號
內徑
外徑
厚度
極限轉速
操作
30BN19B
30.00
47.00
9.00
0
30BN19BSN24
30.00
47.00
9.00
0
30BA19B
30.00
47.00
9.00
0
30BA19BSN24
30.00
47.00
9.00
0
35BN19ASN24
35.00
55.00
10.00
0
35BA19BSN24
35.00
55.00
10.00
0
