精密軸承
Precision Bearings
雙列圓柱滾子軸承（高剛度系列）
相比球軸承，圓柱滾子軸承在徑向剛度及徑向承載能力方面更有優勢，適用于對剛度要求較高的車床主軸及承受較重皮帶載荷的自由側軸承等。
NSK圓柱滾子軸承，通過對內部尺寸及保持架形狀進行優化設計，實現低發熱和高速領域的穩定運轉。
雙列圓柱滾子軸承可提供外圈中央帶油潤滑用油孔及油槽的“E44”形式。
軸承的形式，有內圈帶擋邊的NN型和外圈帶擋邊的NNU型。NN型由于在脂潤滑時初期磨合運轉時間短，油潤滑時軸承內部不易存潤滑油，而被廣泛的使用。
特點
與原有產品相比，內部設計最優化、加工技術提升，壽命延長60%。
長壽命
采用耐磨損性能優異的高剛度工程塑料“PPS樹脂”保持架，減少運轉初期磨粉、提高潤滑脂壽命
可提供高速化產品

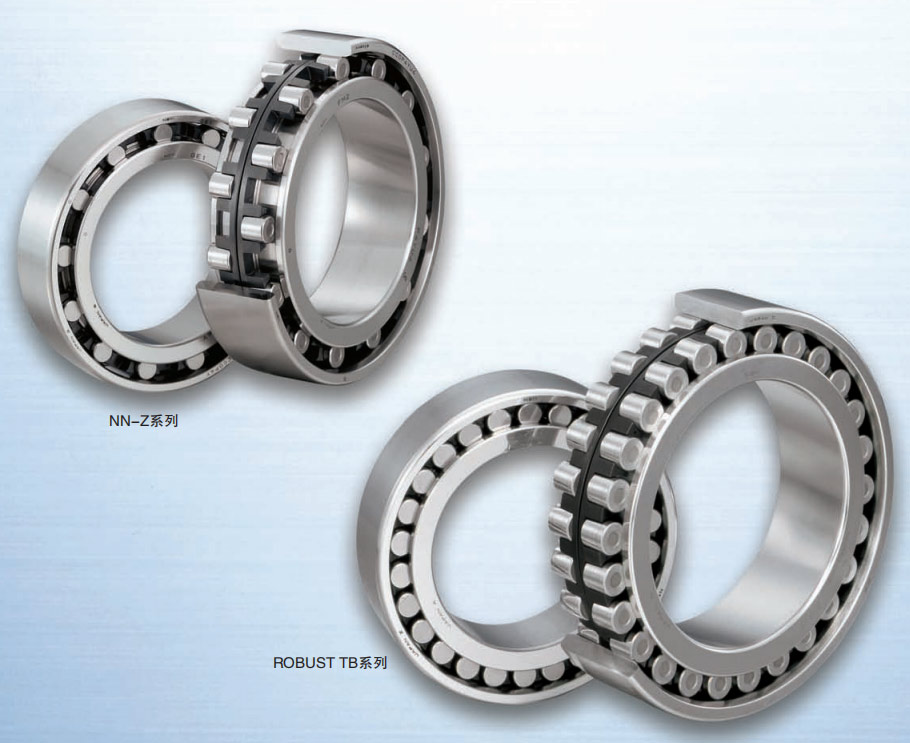

可選購自由側軸承專用的低發熱NN-Z系列
對象產品為P5級以上，軸承外徑360mm以下
低發熱TB系列
保持架采用耐熱性優異的高強度工程塑料PPS樹脂（聚苯基硫化物），并添加了強化纖維，性能優異。且形狀最優化，旋轉時受離心力影響小，不易變形，摩擦小。
TB保持架與金屬保持架相比，潤滑脂壽命延長了10倍。
軸承代號構成
N
N
3
0
1
7
Z
T
B
K
R
E
4
4
C
C
0
P
4
Y
NN：① 軸承形式記號
30：② 尺寸系列
17：③ 內徑代號
Z：④ 內部記號
TB：⑤ 保持架記號
KR：⑥ 圓錐孔記號
E44：⑦ 油孔記號
CC0：⑧ 徑向游隙記號
P4Y：⑨ 精度記號
NN
軸承形式記號
NN：雙列圓柱滾子軸承（內圈帶擋邊型）
NNU：雙列圓柱滾子軸承（外圈帶擋邊型）
30
尺寸系列
30：30系列39：39系列49：49系列
17
內徑代號
軸承內徑：內徑代號 × 5 mm
Z
內部記號
無代號：標準規格Z：低發熱規格
TB
保持架記號
無代號：擋邊引導銅合金保持架
TB：滾動體引導PPS樹脂保持架
MB：滾動體引導銅合金保持架
KR
圓錐孔記號
無代號：圓柱孔KR（K）：圓錐孔，錐度1:12
E44
油孔記號
無代號：無油孔E44：外圈帶標準油槽油孔
CC0
徑向游隙記號
CC1：圓柱孔用標準游隙
CC0：圓錐孔用標準游隙
CCG：特殊徑向游隙
P4Y
精度記號
P2：ISO 2級P4：ISO 4級P5：ISO 5級
P4Y：特殊級（內圈內徑、外圈外徑尺寸公差為NSK特殊管理，其他為ISO 4級）
軸承型號列表
軸承型號
內徑
外徑
厚度
極限轉速
操作
NN3006ZTBKR
30.00
55.00
19.00
27900
NN3007ZTBKR
35.00
62.00
20.00
24500
NN3008ZTBKR
40.00
68.00
21.00
22000
NN3009ZTBKR
45.00
75.00
23.00
19800
NN3010ZTBKR
50.00
80.00
23.00
18300
NN3011ZTBKR
55.00
90.00
26.00
16400
NN3013ZTBKR
65.00
100.00
26.00
14500
NN30UTBKR
70.00
110.00
30.00
11200
NN3014ZTBKR
70.00
110.00
30.00
13200
