精密軸承
Precision Bearings

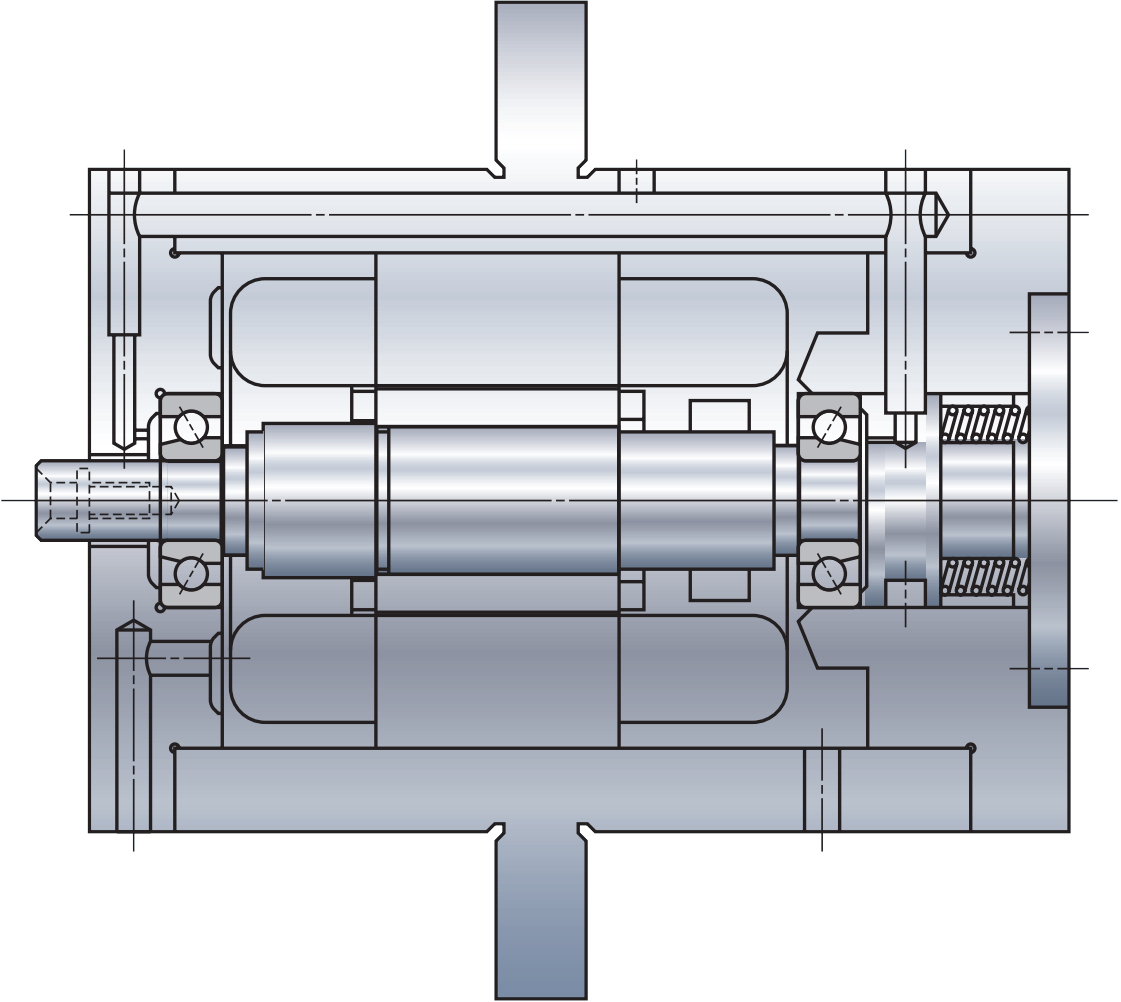

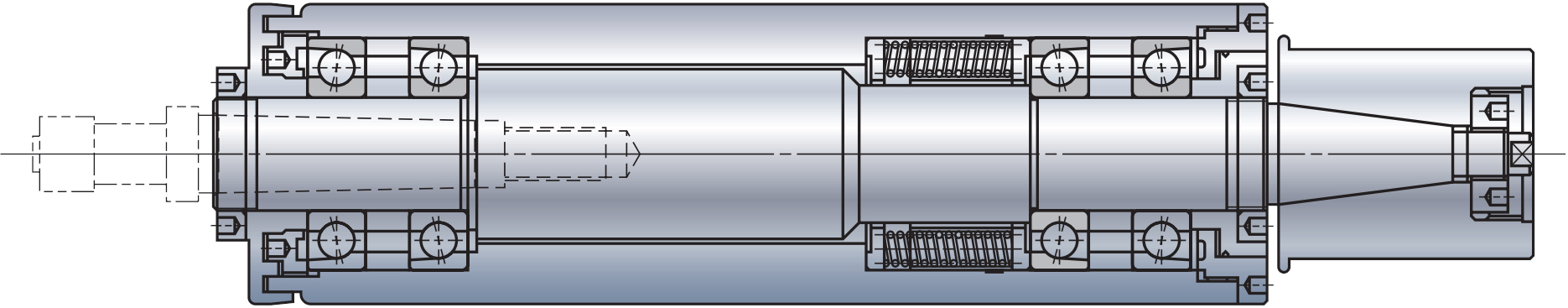

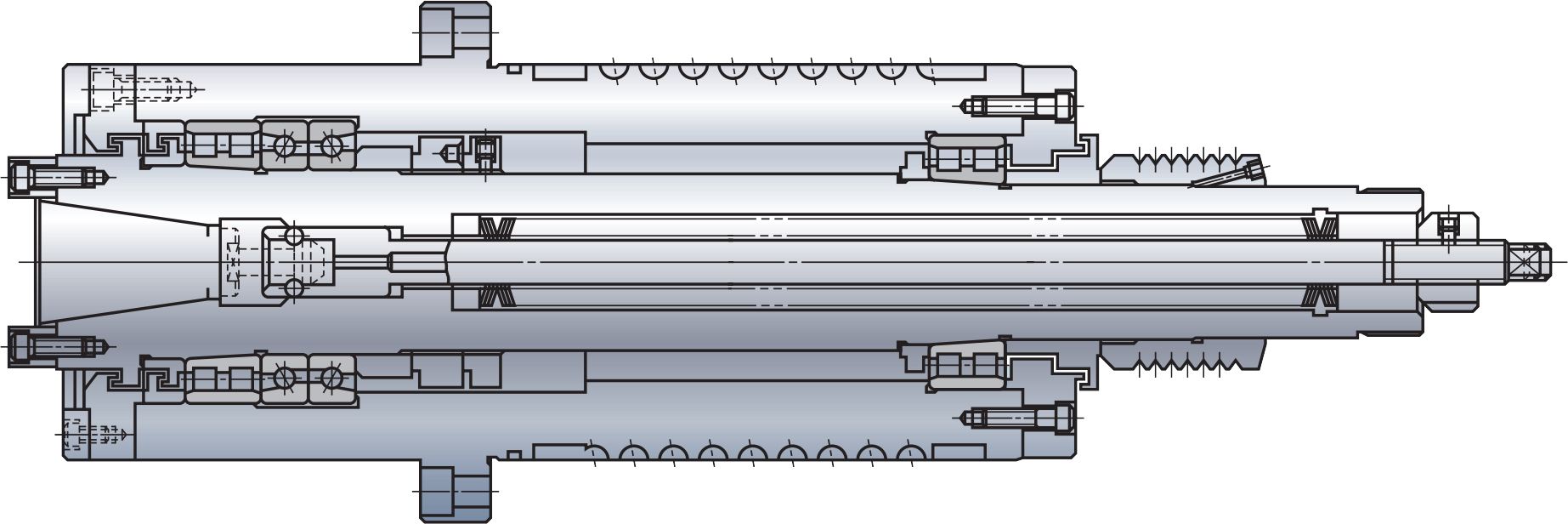

描述：該軸承配列適用于超高速旋轉主軸，采用彈簧預緊。 相比定位預緊，雖剛度略低，但在高速及溫升性能方 面較好。
前側：超高速角接觸球軸承雙列（DT）
后側：超高速角接觸球軸承雙列（DT）
應用：加工中心、磨床主軸、電主軸等
極限轉速（油潤滑）：350萬 dmn極限轉速（脂潤滑）：200萬 dmn

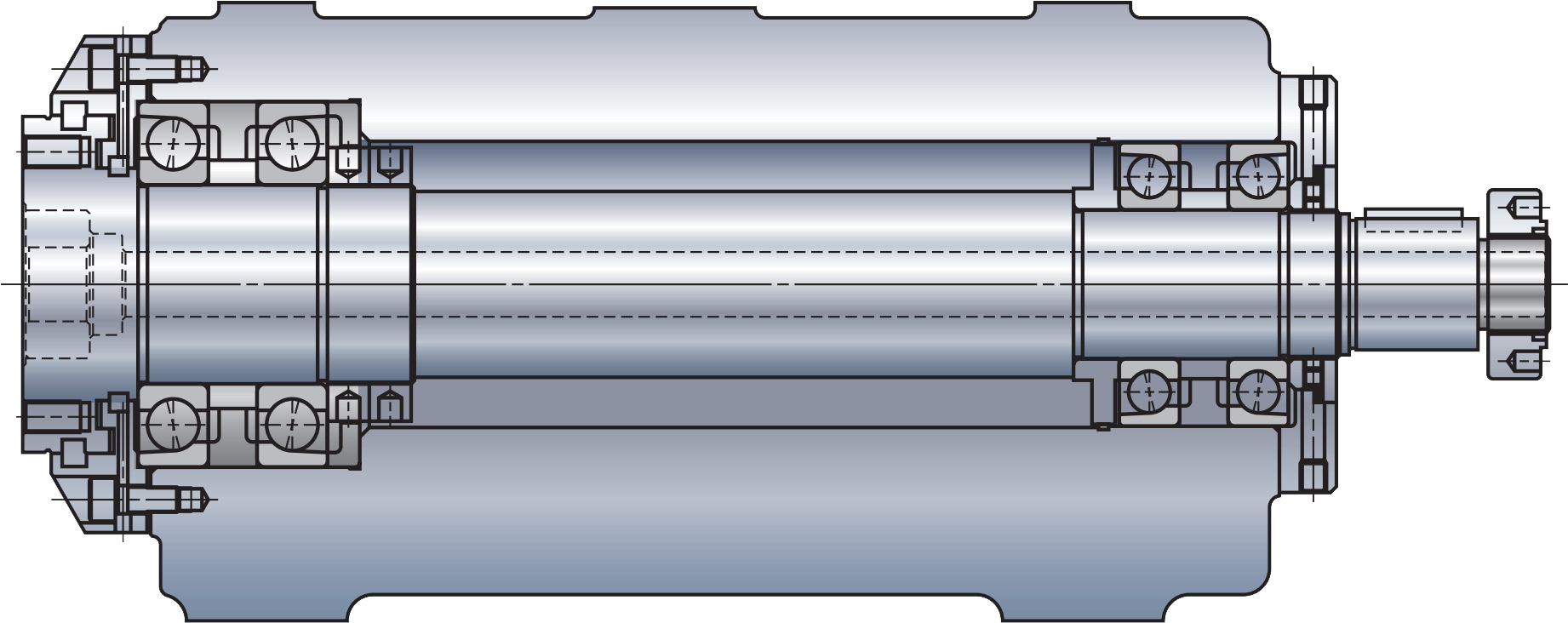

描述：該軸承配列，定位預緊條件下可高速旋轉，相比主軸形式Ⅰ，其徑向及軸向剛度高。與主軸形式Ⅲ相比雖然剛度低，但主要應用于高速、輕切削加工，裝配相對容易。
前側：超高速角接觸球軸承雙列（DB）
后側：超高速角接觸球軸承雙列（DB）（角接觸球軸承可采用定壓預緊）
應用：加工中心等
極限轉速（油潤滑）：250萬 dmn極限轉速（脂潤滑）：150萬 dmn

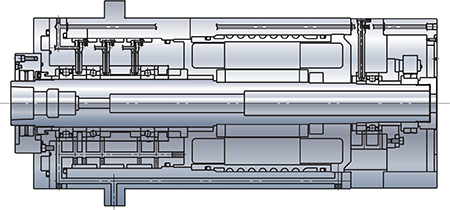

描述：該軸承配列，定位預緊方式下可應對高速旋轉，相比主軸形式Ⅰ，其徑向及軸向剛度高。考慮到主軸的熱膨脹，在后側可以采用軸向滑動性良好的圓柱滾子軸承。
前側：超高速角接觸球軸承雙列（DB）
后側：超高速單列圓柱滾子軸承
應用：加工中心等
極限轉速（油潤滑）：250萬 dmn極限轉速（脂潤滑）：150萬 dmn

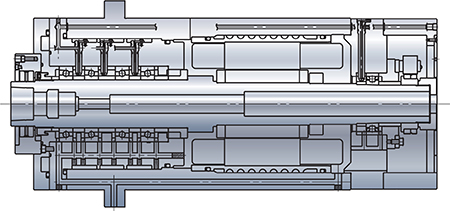

描述：該軸承配列，相比主軸形式Ⅱ，其高速性能較弱，但 徑向及軸向剛度較好。
前側：超高速角接觸球軸承4列（DBB）
后側：超高速單列圓柱滾子軸承（角接觸球軸承采用定壓預緊或定位預緊時，也可以適用）
應用：NC車床、NC銑床、加工中心等
極限轉速（油潤滑）：220萬 dmn極限轉速（脂潤滑）：130萬 dmn
描述：該軸承配列，具有與主軸形式Ⅲ同等的旋轉性能，同時在前側裝配圓柱滾子軸承，徑向剛度提高、適用于高速、重切削加工。
前側：超高速單列圓柱滾子軸承，角接觸球軸承雙列（DB）
后側：超高速單列圓柱滾子軸承（角接觸球軸承采用定位預緊時，也可以適用）
應用：NC車床、NC銑床、加工中心等
極限轉速（油潤滑）：220萬 dmn極限轉速（脂潤滑）：130萬 dmn
描述：該軸承配列，相比主軸形式Ⅱ，其高速性能較弱，但徑向及軸向剛度較好。相比主軸形式Ⅲ、Ⅳ，高速性及剛度都較弱。
前側：超高速角接觸球軸承3列（DBD）
后側：超高速單列圓柱滾子軸承（角接觸球軸承采用定壓預緊或定位預緊時，也可以適用）
應用：NC車床、NC銑床、加工中心等
極限轉速（油潤滑）：180萬 dmn極限轉速（脂潤滑）：120萬 dmn

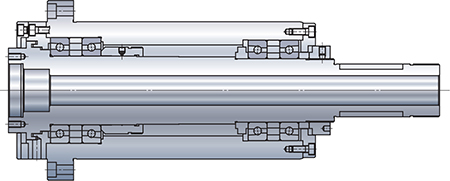

描述：該軸承配列，高速性較弱，但徑向及軸向剛度最好，是具有高剛度的軸承配列。
前側：高剛度雙列圓柱滾子軸承，高剛度推力角接觸球軸承（DB）
后側：高剛度雙列圓柱滾子軸承
應用：NC車床、NC銑床、鏜床、加工中心等
極限轉速（油潤滑）：100萬 dmn極限轉速（脂潤滑）：80萬 dmn
