NSK 7226CTYNDBDHP4軸承
| 產品名稱： | 7226CTYNDBDHP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-30 22:11:55 | 內徑 | 130 |
| 外徑 | 230 | 厚度 | 40 |
| rmin | 3 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【26：內徑：130 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBD：三列 / / \ 配對】【H：重預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7226CTYNDBDHP4軸承代號說明
7
2
2
6
C
T
Y
N
D
B
D
H
P
4
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
26：內徑：130 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

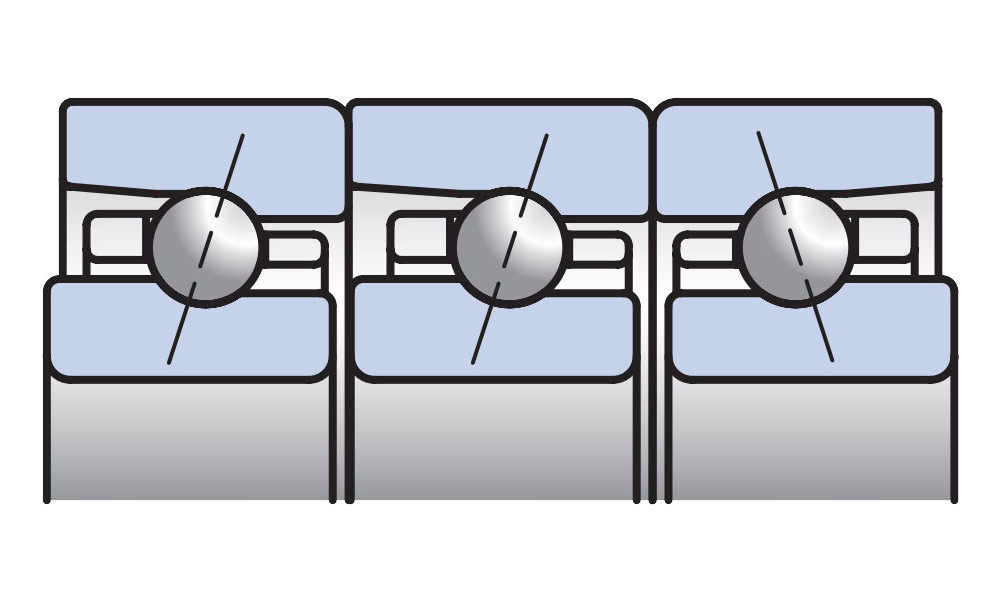

DBD：三列 / / \ 配對
H：重預緊
P4：ISO 4級
NSK 7226CTYNDBDHP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
三列 / / \ 配對
重預緊- 基本尺寸
- d 130 mm 內徑
- D 230 mm 外徑
- B 40 mm 厚度
- rmin 3 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 651 kN 額定動載荷
- Cor 627 kN 額定靜載荷
- 極限軸向載荷
- 144 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.9 系數
- 有效載荷中心
- a 44.1 mm 作用點位置
- 極限轉速
- Grease 2560（安全轉速1920） /min 脂潤滑
- Oil 3920（安全轉速2940） /min 油潤滑
- 安裝相關尺寸
- da min 144 mm
- Da max 216 mm
- Db max 223 mm
- ra max 2.5 mm
- rb max 1 mm
- 預緊力
- H 9166.4 N
- 軸向剛度
- H 538.72 N/μm
- 徑向剛度
- H 2522.52 N/μm
- 測量軸向游隙
- H -232 μm
- 質量
- 18.69 kg 參考
