NSK 7224ATYNDBHP5軸承
| 產品名稱： | 7224ATYNDBHP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-27 20:59:29 | 內徑 | 120 |
| 外徑 | 215 | 厚度 | 40 |
| BN | SN | ||
| SB | rB | 2.1 | |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【24：內徑：120 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【H：重預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7224ATYNDBHP5軸承代號說明
7
2
2
4
A
T
Y
N
D
B
H
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
24：內徑：120 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架
DB：雙列背對背配對

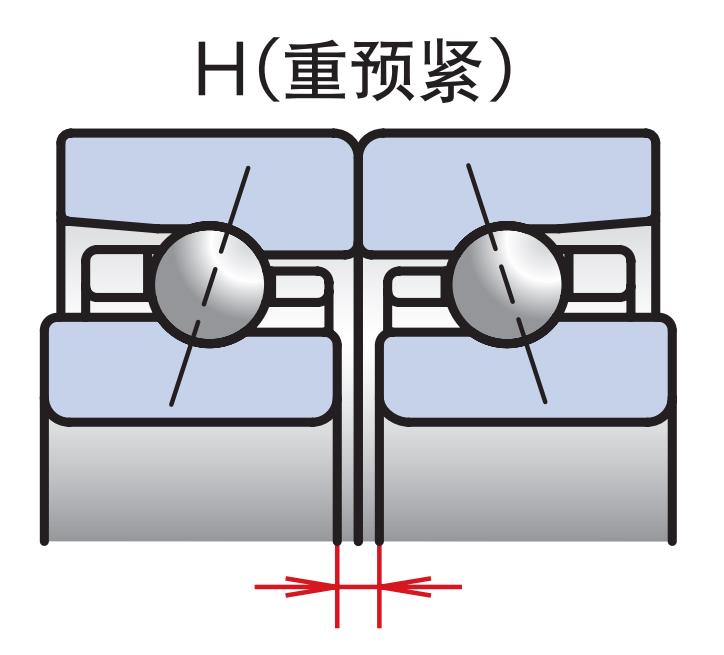

H：重預緊
P5：ISO 5級
NSK 7224ATYNDBHP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
雙列背對背配對
重預緊- 基本尺寸
- d 120 mm 內徑
- D 215 mm 外徑
- B 40 mm 厚度
- BN mm
- SN mm
- SB mm
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 384 kN 額定動載荷
- Cor 354 kN 額定靜載荷
- 極限軸向載荷
- 116 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 68.3 mm 作用點位置
- 極限轉速
- Grease 2475（安全轉速1856.25） /min 脂潤滑
- Oil 3300（安全轉速2475） /min 油潤滑
- 安裝相關尺寸
- da min 132 mm
- Da max 203 mm
- Db max 208 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- H 11550 N
- 軸向剛度
- H 964 N/μm
- 徑向剛度
- H 1349.6 N/μm
- 測量軸向游隙
- H -140 μm
- 質量
- 10.9 kg 參考
