NSK 7034A5TYNDBBHP4軸承
| 產品名稱： | 7034A5TYNDBBHP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-09-29 21:35:51 | 內徑 | 170 |
| 外徑 | 260 | 厚度 | 42 |
| rmin | 2.1 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【34：內徑：170 mm】【A5：接觸角 25°】【TYN：滾動體引導聚酰胺樹脂保持架】【DBB：四列 / / \ \ 配對】【H：重預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7034A5TYNDBBHP4軸承代號說明
7
0
3
4
A
5
T
Y
N
D
B
B
H
P
4
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
34：內徑：170 mm
A5：接觸角 25°
TYN：滾動體引導聚酰胺樹脂保持架

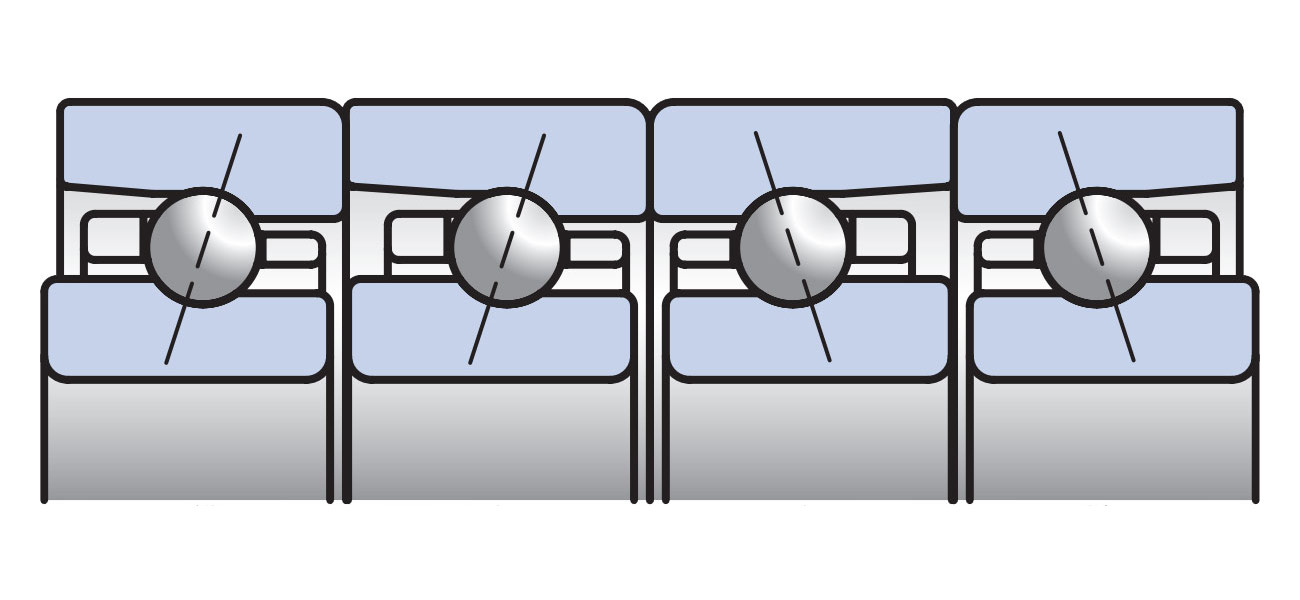

DBB：四列 / / \ \ 配對
H：重預緊
P4：ISO 4級
NSK 7034A5TYNDBBHP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 25°
滾動體引導聚酰胺樹脂保持架
四列 / / \ \ 配對
重預緊- 基本尺寸
- d 170 mm 內徑
- D 260 mm 外徑
- B 42 mm 厚度
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 812 kN 額定動載荷
- Cor 892 kN 額定靜載荷
- 極限軸向載荷
- 168 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 71.1 mm 作用點位置
- 極限轉速
- Grease 1890（安全轉速1417.5） /min 脂潤滑
- Oil 2970（安全轉速2227.5） /min 油潤滑
- 安裝相關尺寸
- da min 182 mm
- Da max 248 mm
- Db max 253 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- H 23332 N
- 軸向剛度
- H 1860 N/μm
- 徑向剛度
- H 3720 N/μm
- 測量軸向游隙
- H -150 μm
- 質量
- 31.32 kg 參考
