NSK精密軸承
Precision Bearings
NSK 85BER19ETYNSULP4Y軸承
| 產品名稱： | 85BER19ETYNSULP4Y軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-22 17:54:04 | 內徑 | 85 |
| 外徑 | 120 | 厚度 | 18 |
| C | B | ||
| SN | SN | ||
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【85：內徑：85 mm】【BER：接觸角 25°】【19：19系列】【E：SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【SU：單列萬能配對】【L：輕預緊】【P4Y：特殊級（內圈內徑、外圈外徑尺寸偏差是由NSK特殊管理，其他為ISO 4級）】
咨詢熱線：13924080008NSK 85BER19ETYNSULP4Y軸承代號說明
8
5
B
E
R
1
9
E
T
Y
N
S
U
L
P
4
Y
85：內徑：85 mm
BER：接觸角 25°
19：19系列

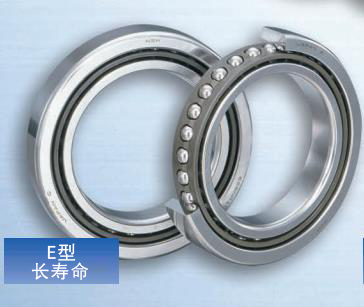

E：SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體
TYN：滾動體引導聚酰胺樹脂保持架
SU：單列萬能配對
L：輕預緊
P4Y：特殊級（內圈內徑、外圈外徑尺寸偏差是由NSK特殊管理，其他為ISO 4級）
NSK 85BER19ETYNSULP4Y軸承詳細參數
基本尺寸
安裝尺寸
接觸角 25°
SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體
滾動體引導聚酰胺樹脂保持架
單列萬能配對
輕預緊- 基本尺寸
- d 85 mm 內徑
- D 120 mm 外徑
- B 18 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr 28.1 kN 額定動載荷
- Cor 25.2 kN 額定靜載荷
- 極限軸向載荷
- 35.5 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 32.9 mm 作用點位置
- 極限轉速
- Grease 12600 /min 脂潤滑
- Oil 17800 /min 油潤滑
- 安裝相關尺寸
- da min 92 mm
- Da max 113 mm
- Db max 115 mm
- ra max 1 mm
- rb max 0.6 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 317 N
- M 898 N
- H N
- 軸向剛度（DB、DF組合）
- EL 91 N/μm
- L 171 N/μm
- M 248 N/μm
- H N/μm
- 徑向剛度
- EL 91 N/μm
- L 171 N/μm
- M 248 N/μm
- H N/μm
- 測量軸向游隙
- L -16 μm
- 質量
- 0.527 kg 參考
