NSK團隊使用適當?shù)妮S承解決飲料工廠的軸承故障

2023-04-03 11:18:17

英國一家領先飲料制造商的自動套瓶機軸承過早出現故障，由于未知原因，飲料廠每周都會發生軸承故障，后來邀請了NSK的專業工程師團隊進行全面的應用檢查。

飲料制造商懷疑軸承故障的原因是插入其瓶子上的塑料薄膜套管內側的粉末涂層造成的污染導致的，然而，NSK的評估證明，污染不是根本問題。

NSK的專業工程師研究了六個失效軸承，確定了真正的失效原因為殘余磁性導致渦流制動，磁性的來源是套管加工過程中固有的，該過程首先打開薄膜套管，然后將其放置在下面的夾具上，軸承位于心軸上（心軸允許滾子正確引導套筒），心軸由磁鐵支撐以將其固定到位。

在全面分析過程結束后，殘余磁性被確定為根本原因，該分析過程從拆卸故障軸承開始，以便對內部結構進行準確評估，所有軸承都顯示出類似的特性，包括高度拋光的外圈，這表明旋轉不正確以及滾子/套筒在外表面打滑。

故障軸承的另一個特征是滾道表面有輕微結霜，在某些區域有刻痕，結霜效應是金屬保持架軸承的典型現象，盡管存在結霜現象，NSK團隊仍然認為軸承的總體狀況良好，在軸承滾動表面上幾乎沒有污染物進入的痕跡，主要損壞源可能是不平滑的軸承旋轉，心軸上磁鐵的位置靠近軸承，這可能是罪魁禍?zhǔn)住?/div>

根據磁性的極性對部件的影響，滾珠/保持架很可能被磁化到了環上，導致軸承旋轉有缺口/不平滑，NSK的工程師還得出結論，高水平的磁性促進了比正常情況下更重的滾道結霜，然而，軸承內缺乏潤滑脂被認為是金屬與金屬接觸磨損的另一個原因。

為了克服高水平的磁性，飲料廠研究了將心軸的磁鐵從軸承上移開的可能性，然而，這種修改被認為是不可行的，因此需要一種替代軸承設計。

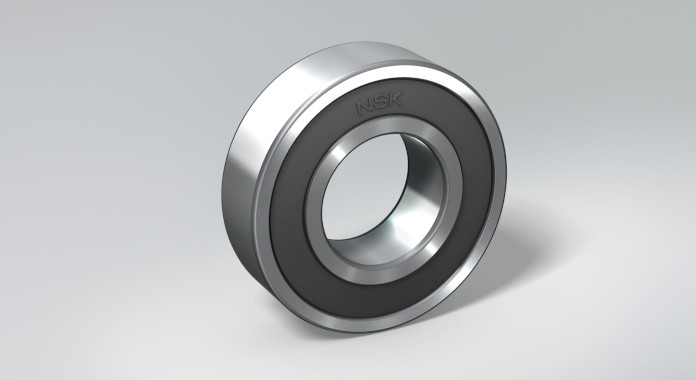

NSK建議，終身潤滑的非接觸式密封/屏蔽軸承是更好的選擇，此外，塑料保持架可以減少軸承內的金屬量，從而降低磁性的積聚，考慮到這些想法，NSK推薦其627系列深溝球軸承，帶有T1X聚酰胺樹脂保持架、MC5間隙和護罩。

該制造商通過采用NSK的非接觸密封型、防塵蓋型、終身潤滑深溝球軸承解決了這一問題，此舉使軸承的使用壽命增加了52倍，從而每年節省20萬元，同時減少了更換軸承和人力的成本。
