NTN節省空間的高性能角接觸球軸承簡介
2025-01-08 10:21:14

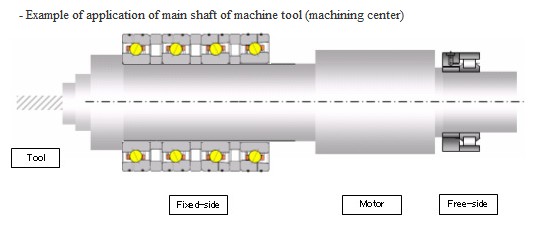

除了高速和高剛性外，機床主軸還需要設計得更緊湊，即使在各種操作條件下也能提供可靠的加工，空氣-油潤滑是潤滑主軸軸承的一種方法，少量潤滑油通過軸承本身附近的軸承墊片（以下簡稱墊片）和潤滑孔與壓縮空氣一起送入內部軸承結構，然而，這種方法存在以下問題。
一是有限的小型化，在空間中添加潤滑孔意味著墊片需要具有最小的寬度，從而限制了軸承的小型化程度。二是潤滑油停滯，在一系列加工條件下軸承位置的變化，以及在主軸速度增加的情況下軸承旋轉部分形成氣幕，都會導致墊片潤滑孔區域（管道回路）周?chē)臐?rùn)滑油停滯，這會導致軸承內的潤滑油供應不可靠。三是噪音，通過墊片輸送潤滑油時噪音會增加。

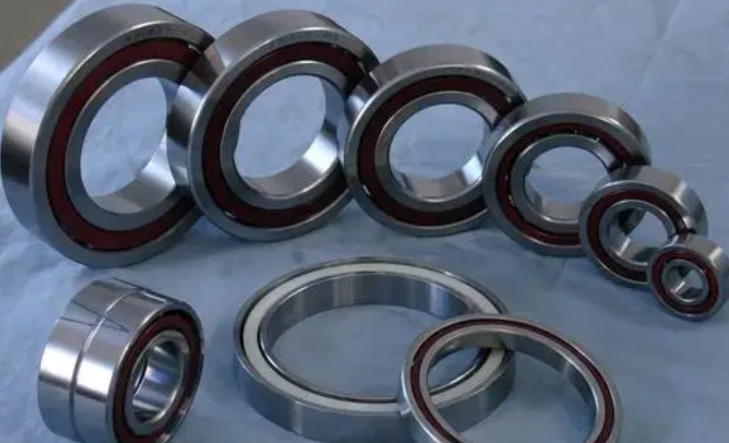

鑒于此，NTN公司（以下簡稱NTN）為機床主軸開發了“節省空間的高性能氣油潤滑角接觸球軸承”，其新布局允許潤滑油通過外圈上的潤滑孔直接送入軸承內。

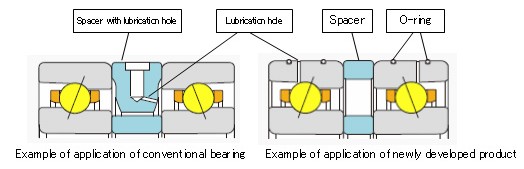

NTN開發的“用于空氣-油潤滑的節省空間和高性能角接觸球軸承”消除了在墊片上設置潤滑孔的需要，從而減小了墊片的寬度，使主軸整體更緊湊，直接在軸承內供給潤滑油可以限制潤滑條件的波動，實現更可靠的潤滑油供應，并限制噪音，外圈油槽和潤滑孔的設計已經過優化，O型圈安裝在潤滑孔的兩側，以防止油從軸承外徑表面泄漏，同時墊片內管道回路的消除減少了潤滑失效的情況，從而減少了所需的潤滑油和空氣的量，并使供應裝置更加緊湊。
