交叉滾子軸承和回轉軸承的區別簡介
2024-07-25 10:01:39

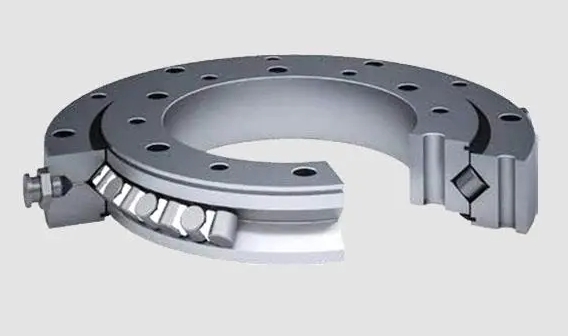

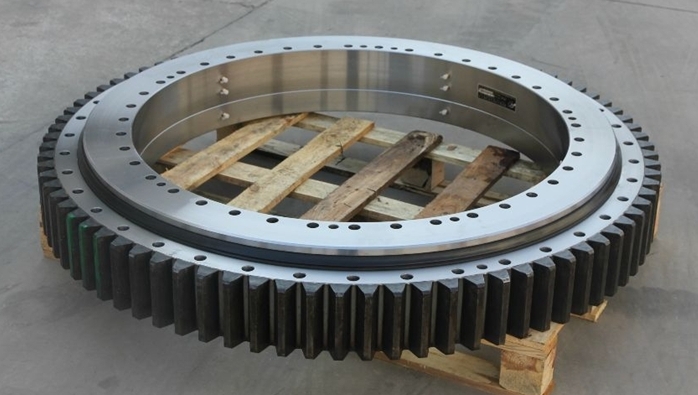

交叉滾子軸承是一種特殊類型的軸承，具有分開的內圈和旋轉的外圈，回轉支承軸承也稱為回轉支承，有些人也稱之為回轉軸承，旋轉傳動通常由蝸桿、回轉軸承、殼體、電機等部件組成。交叉滾子軸承和回轉軸承有很多區別，詳細如下。
一、安裝。交叉滾子軸承的分割內圈或外圈在安裝滾子和墊片后與交叉滾子軸套圈固定在一起，以防止彼此分離，因此交叉滾子軸套圈的安裝很簡單?；剞D(zhuǎn)支承的滾子和隔離塊應正確放置，沿路徑放置選定的圓柱形滾子和圓形隔離塊，當放置相鄰的圓柱形滾子時，它們的軸線彼此垂直，兩個滾子由隔離塊隔開。
二、特點。由于交叉滾子軸承的滾子呈十字形排列，因此只有一組交叉滾子套圈可以承受所有方向的載荷，與傳統類型相比，剛性提高了3到4倍。由于回轉支承的核心部件采用回轉支承，因此可以同時承受軸向力、徑向力和傾覆力矩。
三、適用范圍。交叉滾子軸承主要用于機床精密旋轉分度臺、立式和臥式鏜床、立式磨床、旋轉表面磨床、大型滾齒機、槍和雷達旋轉臺、大型射電望遠鏡和光學望遠鏡、旋轉相機、轉向樞軸和連鑄機、限高樞軸顯微鏡載物臺、桿中心樞軸、旋轉轉向架、焊接支架、旋轉裝配夾具、工業機器人、精密旋轉臺、醫療設備、測量儀器、IC制造設備等。
回轉支承軸承主要應用于汽車起重機、鐵路起重機、港口起重機、船用起重機、冶金起重機、集裝箱起重機、挖掘機、灌裝機、CT機駐波治療裝置、導航儀器、雷達天線座、導彈發射器、坦克、機器人、旋轉餐廳等。
